Beschreibung
Die Backup-Systeme sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben Lithium-Ionen Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter, ein Cerbo GX oder Ekrano GX zur Systemüberwachung und einen 3-phasigen Stromzähler von Victron Energy. Damit kannst du deine Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.
Einsatzgebiete des Backup-Kits:
- Notstromversorgung
- Netzunabhängige Solarsysteme (Inselanlagen)
- Nachrüstung bestehender PV-Anlagen
- Netzgekoppelte Stromversorgung
- USV-Anlagen

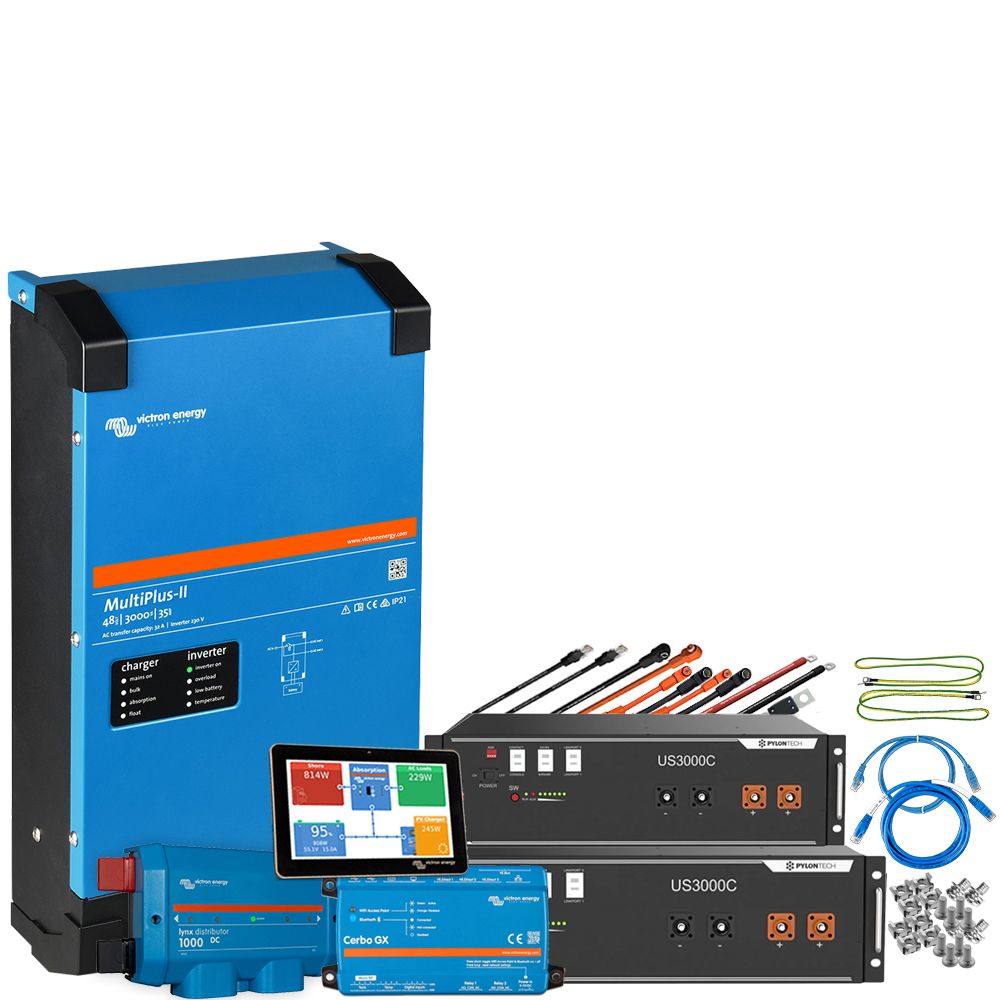

Was enthält das Backup-System?
- 2x Pylontech US3000C 3,5kWh LiFePO4 Akku
- 1x Victron MultiPlus-II 48/5000/70-50 230V Gerätekombination
- 1x Victron Lynx Distributor
- 1x Victron Cerbo GX Bedienpanel
- 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
- 1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel
- 1x 3m Victron RJ45 UTP Kabel
- 1x 1m Offgridtec Batteriekabel 50mm² M8-Ösen
- 1x 200A 70V MEGA Sicherung
- 1x Pylontech Batterieanschlusskabelset
Die Multiplus Gerätekombination wird passend für die Pylontech Batterien vorkonfiguriert.
Erweiterte Nutzung deines Backup-Systems
Um ein ESS (Energy Storage System) mit dem Backup-System errichten zu können, wird jeweils ein Energiezähler mit Anschlusskabel benötigt:
- Victron VM-3P75CT Energy Meter 3-phasiger Stromzähler 75A/phase
- 5m Victron RJ45 UTP Kabel
Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation kannst du den 3-phasigen Zähler auch für 1-phasige Systeme betreiben. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.
Die Speicherlösung – Pylontech US3000C Akkus
Der US3000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.
- Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
- Absolut eigensichere Lithiumtechnologie
- Hohe Lade- und Entladeleistung möglich
- Integriertes BMS
- Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
- Absolut wartungsfrei und langlebig
- Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination
Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.
- 5000W Leistung bei nicht linearer Belastung – 4000W Dauerbelastung – 9000W Spitzenleistung
- für 48V Batteriespannung
- 50A Transferschalter
- 70A Batterieladegerät
- Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
- max. Wirkungsgrad: 95%
- Schutzklasse: IP22
Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display
Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
